Газове сопло — видатковий елемент TIG пальника, службовець для спрямованої подачі захисних газів/газових сумішей при аргонодугового зварюванні металів і захисту пальника від високої температури і бризок металу, що зварюється. Деталь покрита особливим напиленням, яке дозволяє в кінці роботи без зусиль очистити корпус від налипання металевих бризок, що створюються в процесі зварювання.

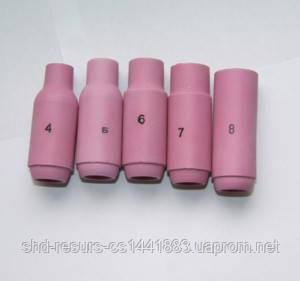

Газові сопла різної форми, довжини і діаметра виготовляють з теплостійких матеріалів: кераміки, металу, металокераміки та інших матеріалів. В якості керамічних матеріалів для виготовлення сопел використовується оксид алюмінію (рожеве забарвлення) і лава (біле забарвлення). Найбільш популярне керамічне сопло, але воно часто розбивається і вимагає заміни. Сопло нагвинчує на голівку пальника або надівається на посадкове місце.

Газові сопла мають велику різноманітність як вихідного діаметру (від дуже маленьких до великих), так і за довжиною (від коротких до наддовгих). Вихідний діаметр сопла визначається номером сопла, помноженим на 1,6 мм (1/16 дюйма), наприклад сопло № 5 має вихідний діаметр 8 мм, а сопло № 6 — 9,6 мм.

Сопло з оксиду алюмінію має велику ударну міцність порівняно з соплом з лави, але меншу термостійкість. Для зварювання, коли відбувається велике відбиття тепла (кутові шви тощо), рекомендується використовувати сопла з лави. Сопла з оксиду алюмінію в цих умовах перегріваються.

При виготовленні сопел оксид алюмінію спікається в печах при температурі 1650 °С, при цьому сопла зменшуються на 18% по довжині і на 27% в діаметрі. При зварюванні у вузьких місцях (наприклад, кутах) відбувається перегрів передньої частини і значне розширення. Задня частина, закріплена на корпусі пальника, не перегрівається і, відповідно, не розширюється. Виникаючі при цьому великі внутрішні напруги призводять до руйнування пальника.

Газове сопло має бути достатнього розміру, щоб забезпечити необхідний газовий охоплення зварювальної ванни і навколишнього зони. Кожне сопло, в залежності від розміру, пропускає тільки певний обсяг газу. При збільшенні потоку газу, що стікав з сопла струмінь газу з ламінарної стає турбулентної, при цьому зменшується ефективність захисту. У цьому випадку необхідно замінити сопло на більше.
